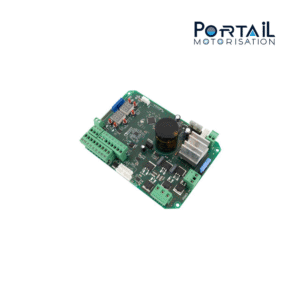

Centrale de commande B70/1THP Roger Technology
La centrale de commande B70/1THP Roger Technology est un tableau de commande pour un moteur BRUSHLESS 24V avec bornes pour portail coulissant. Compatible avec la série TW110.
- Programmation automatique du mouvement
- Régulation de la force
- Force maximale au début de la manœuvre
- Réglage de la sensibilité de la détection des obstacles
- Réglage de l’accélération (SOFT-START)
- Réglage de la vitesse d’ouverture
- Réglage de la vitesse de fermeture
- Contrôle du ralenti
- Régulation du freinage (SOFT-STOP)
- Fonction – Fermeture automatique
- Réglage du temps de fermeture automatique
- Fonction – Minuterie
- Programmation de la sortie de sécurité
- Fonction – Test de sécurité (test de la barrière lumineuse)
- Fonction – Fermeture lorsque la barrière lumineuse est libérée
- Fonction – Barrière de sécurité NC/8K2
- Fonction – Arrêt d’urgence
- Fonction – Ouverture partielle (Wicket)
- Contrôle de l’ouverture partielle
- Fonction – Complexe résidentiel
- Fonction – Homme mort (Totmann)
- Fonction – Garantie de fermeture
- Fonction – Éclairage supplémentaire
- Fonction – Indicateur d’état de la porte
- Protection thermique
- Gestion de la batterie
- Informations sur l’utilisation du système
- Protection contre la modification des paramètres
- Rétablissement des réglages d’usine
B701THP
⚙️ Caractéristiques techniques principales :
- Tension d’alimentation nominale : 230 V AC ± 10% 50 Hz
- Max. consommation électrique : 240W
- Consommation d’énergie max. pendant le démarrage : 570W
- Fusibles utilisés :
- F1 = 20A (ATO257) protection du circuit de puissance du moteur
- F2 = T2A (ATO257) protection primaire du transformateur
- F3 = 3A (5×20 mm) protection de l’alimentation des accessoires
- Nombre de lecteurs pris en charge 1
- Alimentation du moteur : 36V AC (via un onduleur avec protection automatique)
- Type de moteur pris en charge : sans balais, à onde sinusoïdale (ROGER BRUSHLESS)
- Type de commande du moteur : orientée vers le champ (FOC – FIELD ORIENTED CONTROL), sans capteur (SENSORLESS)
- Max. puissance nominale du moteur : 190W
- Puissance maximale du moteur : 190 W consommation électrique du moteur : 530W
- Consommation maximale du moteur : 530W puissance de la lampe d’avertissement : 25W (24V DC)
- Fréquence de clignotement de la lampe d’avertissement : 50%
- Max. Puissance de l’éclairage auxiliaire : 100 W (230 V AC) – 40 W (24 V AC/DC) / (contact libre de potentiel)
- Puissance d’éclairage auxiliaire max. de l’éclairage d’état du portail : 3 W (24 V DC)
- Puissance maximale de l’éclairage d’état du portail : 3 W (24 V DC) puissance consommée par l’électroserrure : 15 W (12 V DC) / (tension moyenne)
- Puissance maximale consommée par l’électroserrure : 15 W (12 V DC) / (tension moyenne) puissance consommée par les accessoires : 20 W (24 V DC / 750 mA)
- Plage de température de fonctionnement : -20°C à +55°C
- Dimensions : 380 x 145 x 130 mm
- Poids : 0,46 kg
Achetez votre centrale de commande B70/1THP Roger Technology sur portailmotorisation.fr
Retrouvez les informations techniques complémentaires sur le site du fabricant.
