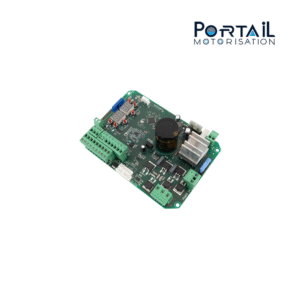

Centrale de commande B70/1T Roger Technology
La centrale de commande B70/1T Roger Technology est un tableau de commande pour un moteur BRUSHLESS 24V avec bornes pour portail coulissant. Compatible avec la série TW90.
- Programmation du mouvement automatique
- Réglage de la force
- Force maximale au début de la manœuvre
- Réglage de la sensibilité de détection d’obstacles
- Réglage de l’accélération (DÉMARRAGE EN DOUCEUR)
- Réglage de la vitesse d’ouverture
- Réglage de la vitesse de fermeture
- Réglage du ralentissement
- Réglage du freinage (ARRÊT EN DOUCEUR)
- Fonction – Fermeture automatique
- Réglage du temps de fermeture automatique
- Fonction – Minuterie
- Programmation de la sortie de sécurité
- Fonction – Test de sécurité (Test des cellules photoélectriques)
- Fonction – Fermeture après libération des cellules
- Fonction – Bord de sécurité NC/8K2
- Fonction – Arrêt d’urgence
- Fonction – Ouverture partielle (Portillon)
- Réglage de l’ouverture partielle
- Fonction – Résidence collective
- Fonction – Homme mort (Totmann)
- Fonction – Garantie de fermeture
- Fonction – Éclairage additionnel
- Fonction – Indication de l’état du portail
- Protection thermique
- Gestion de la batterie
- Informations sur l’utilisation du système
- Protection contre la modification des paramètres
- Rétablir les paramètres d’usine
B701T
⚙️ Caractéristiques techniques principales :
- Tension d’alimentation nominale : 230 V AC ± 10 % 50 Hz
- Consommation électrique maximale : 180 W
- Consommation maximale au démarrage : 315 W
Fusibles utilisés :
- F1 = 15A (ATO257) protection du circuit d’alimentation du moteur
- F2 = 2A (ATO257) protection de l’alimentation des accessoires
- F3 = T1A (5×20 mm) (B70/1T/115 : T2A (5×20 mm)) protection primaire du transformateur
- Nombre d’actionneurs pris en charge : 1
- Alimentation moteur : 24 V AC
- Type de moteur pris en charge : brushless, sinusoïdal (ROGER BRUSHLESS)
- Type de commande moteur : commande orientée champ (FOC – FIELD ORIENTED CONTROL), sans capteur (SENSORLESS)
- Puissance nominale maximale du moteur : 120 W
- Consommation maximale du moteur : 290 W
- Puissance maximale du feu clignotant : 25 W (24 V DC)
- Fréquence de clignotement du feu : 50 %
- Puissance maximale de l’éclairage additionnel : 100 W (230 V AC) – 40 W (24 V AC/DC) / (contact sec)
- Puissance maximale du témoin d’état du portail : 3 W (24 V DC)
- Puissance maximale consommée par la serrure électrique : 15 W (12 V DC) / (valeur moyenne de tension)
- Consommation maximale des accessoires : 10 W (24 V DC / 400 mA)
- Plage de température de fonctionnement : de -20 °C à +55 °C
- Dimensions : 200 x 90 x 45 mm
- Poids : 0,23 kg
Achetez votre centrale de commande B70/1T Roger Technology sur portailmotorisation.fr
Retrouvez les informations techniques complémentaires sur le site du fabricant.
