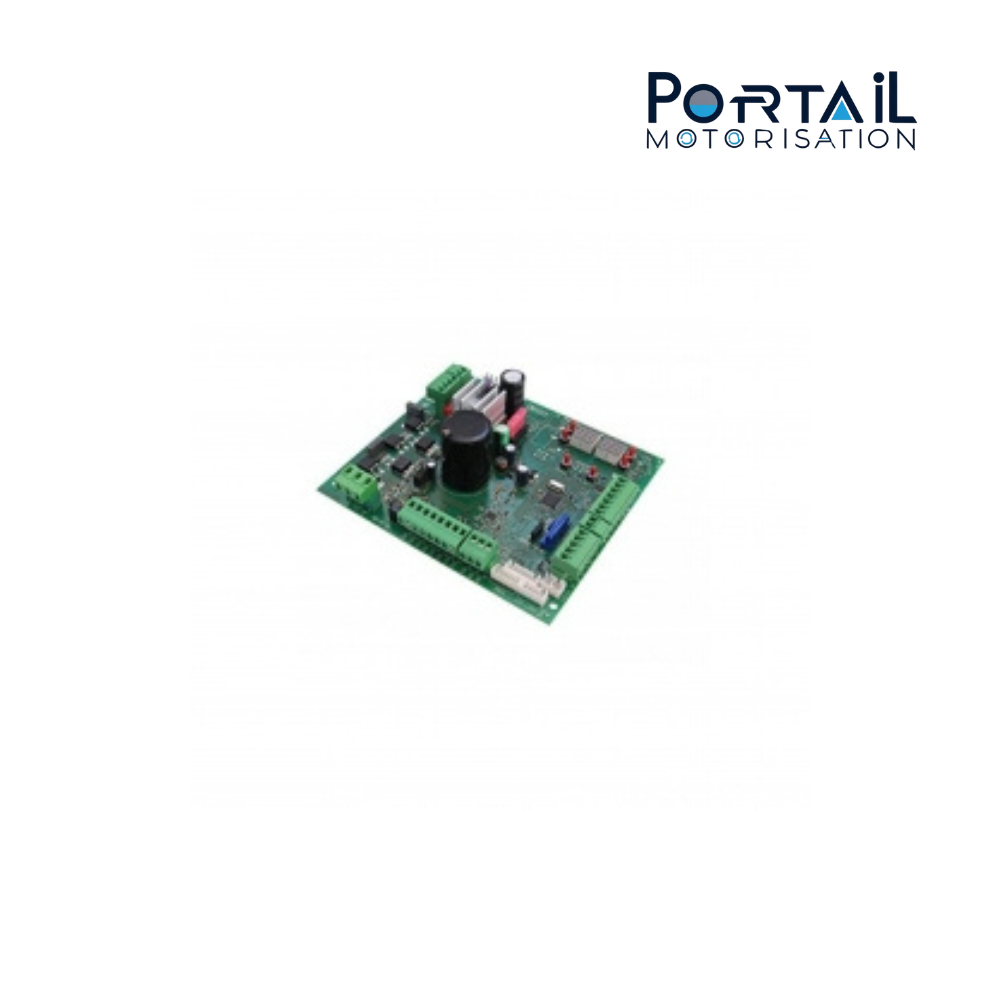

Unité de contrôle CTRL Roger Technology pour barrières Bionik 4, Bionik 4HP, Bionik 6 et Bionik 8
Unité de commande CTRL Roger Technology avec moteur 36V DC, pour les barrières automatiques BIONIK 4, 4HP, 6, 8 avec des capacités de contrôle très étendues.
- Commande de moteur BRUSHLESS 36V.
- Installation fiable et pratique
- Contrôle total de la vitesse de fonctionnement
- Blocs de jonction pratiques et extensibles pour un plus grand confort lors des raccordements électriques
- Fonction maître/esclave réglable
- Possibilité de connexion à la batterie
- Nombreuses fonctions de sécurité
- Programmation automatique des mouvements
- Réglage de la sensibilité de la détection des obstacles
- Réglage de l’accélération (SOFT-START)
- Réglage de la vitesse d’ouverture
- Réglage de la vitesse de fermeture
- Contrôle du ralenti
- Régulation du freinage (SOFT-STOP)
- Fonction – Fermeture automatique
- Réglage du temps de fermeture automatique
- Fonction – Minuterie
- Programmation de la sortie de sécurité
- Fonction – Test de sécurité (test de la barrière lumineuse)
- Fonction – Fermeture lorsque la barrière lumineuse est libérée
- Fonction – Barrière de sécurité NC/8K2
- Fonction – Arrêt d’urgence
- Fonction – Unité résidentielle
- Fonction – Homme mort (Totmann)
- Fonction – Garantie de fermeture
- Fonction – Éclairage supplémentaire
- Protection thermique
- Gestion de la batterie
- Informations sur l’utilisation du système
- Protection contre la modification des paramètres
- Rétablissement des réglages d’usine
CTRL
⚙️ Caractéristiques techniques principales :
- Tension d’alimentation nominale : 230 V AC ± 10% 50 Hz
- Max. consommation électrique : 240W
- Consommation d’énergie max. consommation d’énergie au démarrage : –
- Fusibles utilisés :
- F1 = 10A (ATO257) protection du circuit d’alimentation des accessoires
- F2 = 4A (ATO257) protection du circuit d’alimentation du moteur
- F3 = 3A (ATO257) protection de l’enroulement primaire du transformateur
- F4 = T1A (5×20 mm) protection de l’enroulement primaire du transformateur
- Nombre d’entraînements pris en charge : 1
- Alimentation du moteur : 36V AC
- Type de moteur supporté : sans balais, sinusoïdal (ROGER BRUSHLESS)
- Type de commande du moteur : orientée vers le champ (FOC – FIELD ORIENTED CONTROL), sans capteur (SENSORLESS)
- Max. puissance nominale du moteur : –
- Puissance max. consommation de puissance du moteur : 220W
- Puissance maximale du moteur : 220 W puissance de la lampe d’avertissement : 5W (24V DC), 12W (24V DC) / lampe de bras
- Fréquence de clignotement de la lampe d’avertissement : –
- Max. puissance de l’éclairage auxiliaire : –
- Puissance max. Puissance maximale de la lampe témoin de l’état du portail : 3W (24V DC)
- Puissance maximale de la lampe témoin de l’état du portail : 3 W (24 V CC) consommation électrique de la gâche électrique : 10W (12V DC) / (activation par impulsion, 1,5 secondes)*, 5W (12V DC) / (gâche normalement alimentée)*.
- Consommation max. puissance consommée par les accessoires : 10W (24V DC / 400 mA)
- Plage de température de fonctionnement : -20°C à +55°C
- Dimensions : 166 x 150 x 48 mm
- Poids : 0,254 kg
