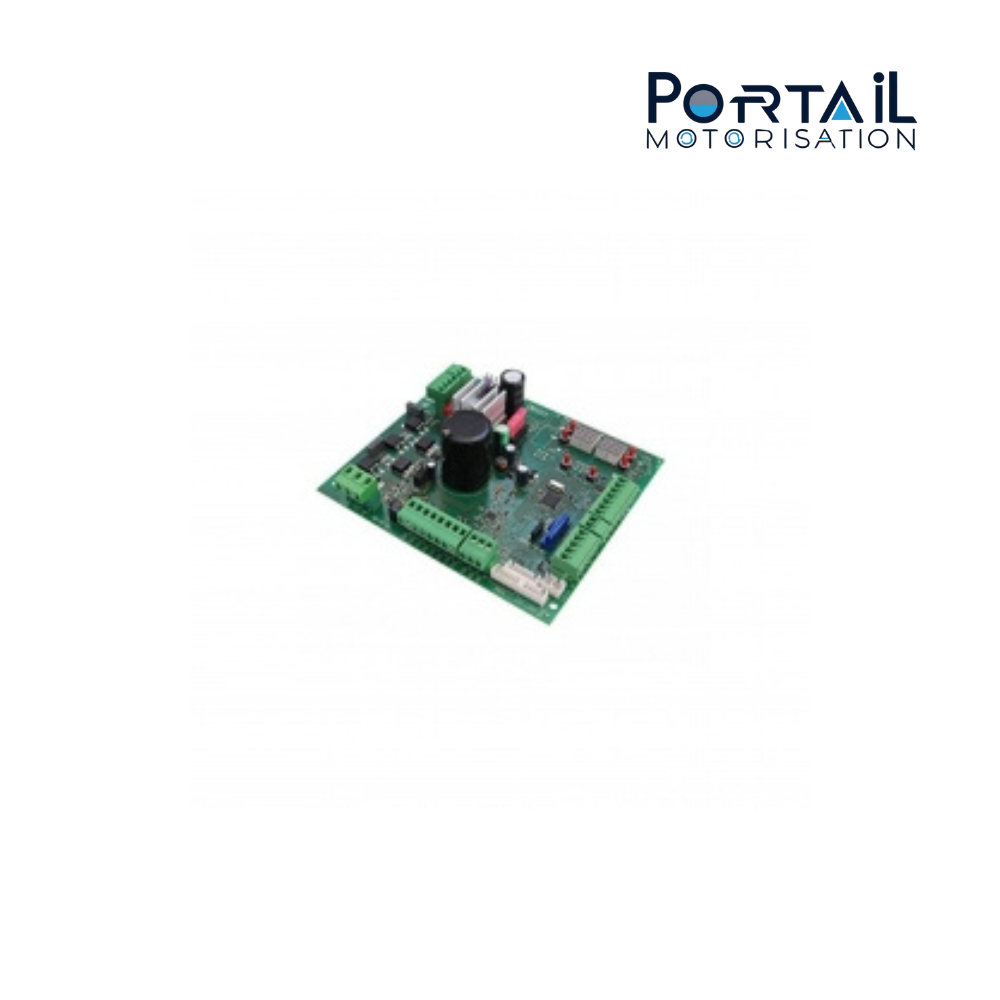

Unité de contrôle CTRL/P Roger Technology pour barrières Bionik 1PE et Bionik 1PC

Unité de commande CTRL/P Roger Technology avec moteur 36V DC, pour les barrières automatiques BIONIK 1PE et 1PC avec des capacités de contrôle très étendues.

• Commande de moteur BRUSHLESS 36V.
• Installation fiable et pratique
• Contrôle total de la vitesse de fonctionnement
• Blocs de jonction pratiques et extensibles pour un plus grand confort lors des raccordements électriques
• Possibilité de connexion à la batterie
• Nombreuses fonctions de sécurité
• Programmation automatique du mouvement
• Réglage de la sensibilité de la détection des obstacles
• Réglage de l’accélération (SOFT-START)
• Réglage de la vitesse d’ouverture
• Réglage de la vitesse de fermeture
• Contrôle du ralenti
• Régulation du freinage (SOFT-STOP)
• Fonction – Fermeture automatique
• Réglage du temps de fermeture automatique
• Fonction – Minuterie
• Programmation de la sortie de sécurité
• Fonction – Test de sécurité (test de la barrière lumineuse)
• Fonction – Fermeture lorsque la barrière lumineuse est libérée
• Fonction – Barrière de sécurité NC/8K2
• Fonction – Arrêt d’urgence
• Fonction – Unité résidentielle
• Fonction – Homme mort (Totmann)
• Fonction – Garantie de fermeture
• Fonction – Éclairage supplémentaire
• Protection thermique
• Gestion de la batterie
• Informations sur l’utilisation du système
• Protection contre la modification des paramètres
• Rétablissement des réglages d’usine

CTRLP

⚙️ Caractéristiques techniques principales :

• Tension d’alimentation nominale : 230 V AC ± 10% 50 Hz
• Max. consommation électrique : 500W
• Fusibles utilisés :
• F1 = 10A (ATO257) protection du circuit d’alimentation des accessoires
• F2 = 4A (ATO257) protection du circuit d’alimentation du moteur
• F3 = 3A (ATO257) protection de l’enroulement primaire du transformateur
• F4 = T2A (5×20 mm) protection de l’enroulement primaire du transformateur
• Nombre d’entraînements pris en charge : 1
• Alimentation du moteur : 36V AC
• Type de moteur supporté : sans balais, sinusoïdal (ROGER BRUSHLESS)
• Type de commande du moteur : orientée vers le champ (FOC – FIELD ORIENTED CONTROL), sans capteur (SENSORLESS)
• Max. consommation max. du moteur : 450W
• Puissance maximale du moteur : 450 W puissance de la lampe d’avertissement : 5W (24V DC), 6W (24V DC) / lampe de bras
• Puissance max. de la lampe témoin de l’état de la porte : 3W (24V DC)
• Puissance maximale de la lampe témoin de l’état de la porte : 3 W (24 V CC) consommation électrique de la gâche électrique : 10W (12V DC) / (activation par impulsion, 1,5 secondes)*, 5W (12V DC) / (gâche normalement alimentée)*.
• Consommation max. puissance consommée par les accessoires : 10W (24V DC / 400 mA)
• Plage de température de fonctionnement : -20°C à +55°C
• Dimensions : 166 x 150 x 48 mm
• Poids : 0,254 kg
